Inženýři a specialisté na nákup čelí při specifikaci zásadních rozhodnutí příruby z uhlíkové oceli pro průmyslové potrubní systémy. Tyto mechanické součásti spojují potrubí, ventily, čerpadla a zařízení, přičemž zachovávají integritu tlaku a umožňují přístup pro údržbu. Porozumění materiálovým specifikacím, rozměrovým normám a jmenovitým tlakům a teplotám zajišťuje bezpečný a vyhovující návrh systému napříč aplikacemi v oblasti ropy a zemního plynu, petrochemie, výroby energie a úpravy vody.

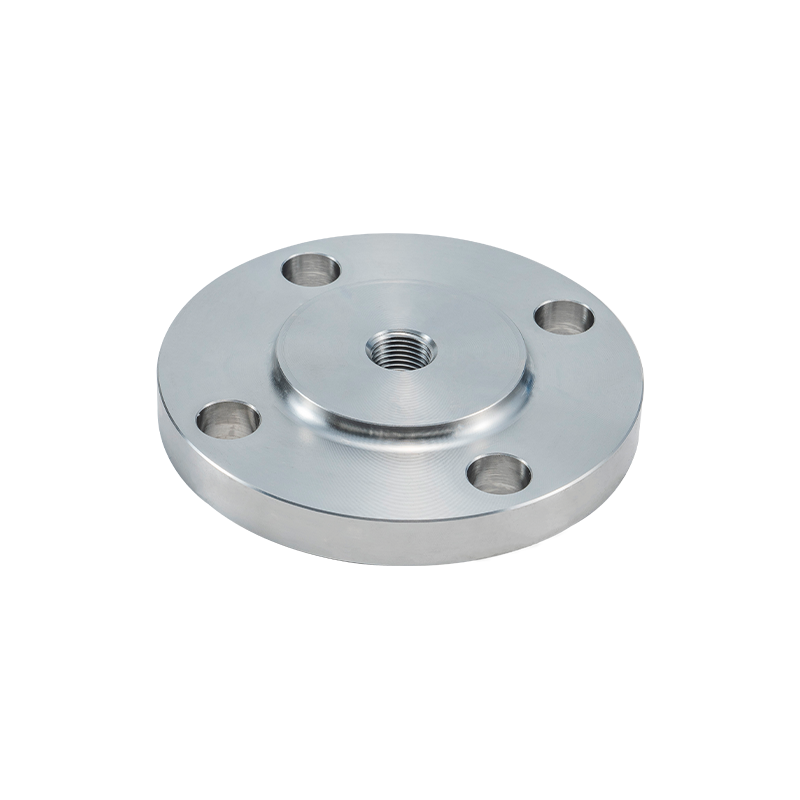

Pochopení základů přírub z uhlíkové oceli
Příruby z uhlíkové oceli slouží jako spojovací body v potrubní infrastruktuře, vyráběné především kovacím procesem k dosažení vyrovnání struktury zrn a mechanické pevnosti. Složení materiálu typicky zahrnuje obsah uhlíku do 0,35 %, mangan pro zvýšení pevnosti a řízené hladiny křemíku pro dezoxidaci. Tyto příruby jsou vhodné pro velikosti potrubí od 15 mm (½ palce) jmenovitého průměru do 2000 mm (80 palců) v aplikacích s velkým průměrem.
Výrobní proces zahrnuje zahřátí sochorů z uhlíkové oceli na kovací teploty a jejich následné tváření pod mechanickým tlakem pro dosažení požadovaných geometrií. Následné obráběcí operace vytvářejí těsnicí plochy, otvory pro šrouby a konfigurace nábojů. Tepelné zpracování – normalizace, kalení a popouštění nebo žíhání – optimalizuje mechanické vlastnosti pro specifické provozní podmínky.
Specifikace materiálu a třídy
Výběr materiálu přímo ovlivňuje výkon příruby při extrémních tlakech a teplotách. Nejběžnější specifikace pro příruby z uhlíkové oceli je ASTM A105, která pokrývá kované potrubní součásti z uhlíkové oceli pro provoz při okolních a vysokých teplotách. Tato specifikace zajišťuje maximální pevnost v tahu 485 MPa (70 ksi) a mez kluzu 250 MPa (36 ksi) s minimálním prodloužením 22 %.
Následující tabulka porovnává běžné materiály přírub z uhlíkové oceli a jejich provozní vlastnosti:
Příruba z uhlíkové oceli ASTM A105 materiál představuje průmyslový standard pro obecné potrubní aplikace. Specifikace povoluje odlitky ekvivalentní ASTM A216 Grade WCB pro určité konfigurace slepých přírub. Obsah uhlíku do 0,35 % poskytuje vynikající obrobitelnost a svařitelnost při zachování dostatečné pevnosti pro tlakové třídy až do třídy 2500. Materiál vykazuje bod tání přibližně 1420 °C (2590 °F) a tvrdost podle Brinella mezi 137-187 HBW. Tyto vlastnosti zajišťují kompatibilitu se standardními operacemi řezání, vrtání a svařování a zároveň poskytují dostatečnou odolnost proti opotřebení šroubových spojů Aplikace pod -29°C vyžadují materiál ASTM A350 LF2, aby se zabránilo křehkému lomu. Tato specifikace nařizuje rázové zkoušky při specifikovaných teplotách k ověření vrubové houževnatosti. Třída 1 poskytuje standardní nízkoteplotní schopnost, zatímco třída 2 nabízí vylepšené vlastnosti pro náročné kryogenní provozy. Příruby ASTM A105 nevyžadují žádné tepelné zpracování kromě specifických podmínek: příruby vyšší třídy 300, příruby speciální konstrukce s neznámými parametry tlaku nebo teploty nebo příruby přesahující 4 palce NPS ve třídě 300 a vyšší. V případě potřeby možnosti tepelného zpracování zahrnují žíhání, nenormalizaci, normalizaci a popouštění nebo kalení a popouštění pro dosažení specifikovaných mechanických vlastností. Volba geometrie příruby závisí na požadavcích potrubního systému, tlakové třídě a hlediscích údržby. Každý typ nabízí výrazné výhody pro specifické aplikace, od konfigurací vysokotlakých svařovacích hrdel až po ekonomické navlékací konstrukce [^74^]. Následující srovnávací tabulka uvádí charakteristiky hlavních typů přírub: Přivařovací krční příruba z uhlíkové oceli konfigurace poskytují nejvyšší strukturální integritu pro náročné aplikace. Konstrukce kuželového náboje odpovídá tloušťce stěny trubky, napětí rozkládá postupně a eliminuje ostré nespojitosti. Svařování na tupo vytváří spoje s plným průvarem s pevností ekvivalentní základní trubce. Tyto příruby dominují kritickým procesním potrubím, vysokotlakým parním systémům a uhlovodíkovým službám, kde je spolehlivost prvořadá Nasouvací příruby kloužou po vnějším průměru jámy a jsou zajištěny koutovými svary na vnitřních i vnějších čelech přírub. Tento design zjednodušuje vyrovnání a zkracuje dobu instalace, takže je nákladově efektivní pro obecné průmyslové a vodárenské aplikace. Požadavek na dvojitý svar a nižší odolnost proti únavě ve srovnání s konstrukcemi svarových hrdel však omezují vhodnost pro cyklický provoz nebo silné kolísání tlaku [^74^]. Slepé příruby slouží jako pevné uzávěry pro zakončení potrubí, hrdla nádob a izolační body. Tyto kotoučové součásti bez středových otvorů odolávají plnému systémovému tlaku a usnadňují hydrostatické testování. Konfigurace se zvýšeným čelem nebo prstencovým spojem zajišťuje správné usazení těsnění. Slepé příruby lze snadno odstranit pro budoucí rozšíření linky nebo přístup pro údržbu. Příruby s hrdlovým přivařením umožňují připojení trubek menšího průměru (typicky NPS 2 a nižší) prostřednictvím vnitřních hrdel, které umožňují vložení trubky. Koutové svařování na vnějším průměru náboje vytváří tlakotěsné spoje vhodné pro vysokotlaké aplikace s malým otvorem. Závitové příruby mají vnitřní závity NPT pro nesvařované spoje, běžně specifikované v nebezpečných místech, kde svařování představuje riziko vznícení Vysokotlaké zpracování uhlovodíků vyžaduje konfigurace svarových hrdel pro strukturální integritu. Systémy úpravy vody a HVAC využívají pro úsporu násuvných přírub. Operace náročné na údržbu těží z přeplátovaných spojovacích přírub s vyměnitelnými nástavci. Inženýři specifikace musí při výběru typů přírub vyhodnotit tlakové cykly, teplotní přechody a požadavky na kontrolu. Globální standardy přírub zajišťují zaměnitelnost a shodu napříč mezinárodními projekty. Dva převládající systémy jsou ASME/ANSI B16.5 pro severoamerické trhy a EN 1092-1/DIN pro evropské aplikace. Následující tabulka porovnává hlavní rozměrové normy: Rozměry příruby ANSI B16.5 globálně definovat nejrozšířenější geometrii příruby. Norma pokrývá velikosti od ½ palce do 24 palců jmenovité velikosti potrubí napříč tlakovými třídami 150 až 2500. Každé označení třídy představuje specifickou kombinaci vnějšího průměru, průměru kružnice šroubu, počtu šroubů a tloušťky příruby Mezi klíčové rozměrové parametry patří: Evropské normy používají spíše označení (Nominální tlak) než klasifikaci třídy. Příruba z uhlíkové oceli PN16 specifikace představují nejběžnější evropskou tlakovou třídu, přibližně ekvivalentní ANSI třídě 150. Norma EN 1092-1 konsoliduje předchozí normy DIN, NF a BS do jednotné evropské normy. Typová označení podle EN 1092-1 zahrnují: Zatímco přímá ekvivalence mezi systémy PN a Class je přibližná, specifikaci vodí následující vztahy: PN6 odpovídá třídě 75, PN10/16 třídě 150, PN25/40 třídě 300, PN63 třídě 600 a PN100 třídě 900. Inženýři by měli ověřit spíše přesné jmenovité hodnoty tlaku a teploty. Jmenovité tlakové třídy definují maximální povolené pracovní tlaky při referenčních teplotách, přičemž pro zvýšené provozní podmínky je vyžadováno snížení výkonu. Tyto jmenovité hodnoty zajišťují integritu příruby při kombinovaném mechanickém a tepelném zatížení Následující tabulka uvádí jmenovité hodnoty tlaku a teploty pro příruby z uhlíkové oceli ASTM A105: Jmenovitý tlak příruby z uhlíkové oceli výběr vyžaduje analýzu maximálního provozního tlaku a teploty. Třída 150 je vhodná pro nízkotlaké vodní systémy a obecná průmyslová potrubí až do 285 psig při okolních podmínkách. Třída 300 je vhodná pro střední tlaky až 740 psig pro procesní potrubí a stlačený vzduch. Vysokotlaký uhlovodíkový provoz vyžaduje třídu 600 (1480 psig) nebo vyšší. Aplikace pro ultravysoký tlak i, včetně trysek reaktoru, specifikují třídu 1500 nebo 2500. Přípustný tlak výrazně klesá s rostoucí provozní teplotou. Při teplotě 800 °F (427 °C) si příruba třídy 300 ASTM A105 zachovává pouze 55 % svého jmenovitého tlaku okolí. Toto snížení odráží snížení meze kluzu materiálu při zvýšených teplotách. Návrháři systému musí specifikovat příruby na základě skutečných provozních podmínek spíše než jmenovitých jmenovitých tříd. ASME B16.5 organizuje materiály do skupin se specifickými tabulkami tlak-teplota. Uhlíkové oceli včetně ASTM A10,5 spadají do skupiny materiálů 1.1. Nízkolegované oceli zaujímají skupiny 1.2 až 1.18, zatímco nerezové oceli skupiny 2.1 až 2.12. Každá skupina vykazuje odlišné vztahy mezi pevností a teplotou vyžadující specifické tabulky hodnocení Správná specifikace příruby vyžaduje určení návrhového tlaku, návrhové teploty, materiálu potrubí a vnějšího zatížení. Výpočtový tlak musí převyšovat maximální provozní tlak o odpovídající bezpečnostní rezervy. Úvahy o teplotě zahrnují jak nepřetržitý provoz, tak přechodné podmínky během spouštění nebo scénářů poruch. Přídavky na korozi mohou vyžadovat silnější příruby než standardní rozměry. Konfigurace těsnicí plochy ovlivňuje výběr těsnění a tlakovou kapacitu. Raised Face (RF) je standardní konfigurace pro obecné služby, poskytuje 2-7 mm zvýšené sedací plochy. Flat Face (FF) vyhovuje nízkotlakým aplikacím s celoplošným těsněním. Ring-Type Joint (RTJ) využívá přesně obrobené drážky pro těsnění kovových kroužků ve vysokotlakém a vysokoteplotním provozu, kde by konvenční těsnění selhala. Správné postupy šroubování zajišťují integritu přírubového spoje. Pokyny ASME PCC-1 specifikují pořadí šroubů, hodnoty utahovacího momentu a postupy dotahování. Výběr těsnění musí odpovídat povrchové úpravě čela příruby, třídě tlaku a kompatibilitě procesních kapalin. Spirálově vinutá těsnění se hodí pro RF příruby ve většině průmyslových aplikací, zatímco drážky RTJ vyžadují odpovídající oválná nebo osmihranná kroužková těsnění Ověření kvality zahrnuje rozměrovou kontrolu podle ASME B16.5, certifikaci materiálu podle specifikací ASTM a nedestruktivní testování pro kritické aplikace. Hydrostatické testování při 1,5násobku projektovaného tlaku ověřuje integritu systému. Balíčky dokumentace by měly obsahovat certifikáty o zkoušce materiálu (MTC), záznamy o tepelném zpracování a zprávy NDE podle EN 10204 3.1 nebo 3.2. ASTM A105N označuje nenormalizované ošetření masa, zatímco standardní A105 může být dodáno v kovaném stavu. Normalizace zjemňuje strukturu zrna, zlepšuje jednotnost mechanických vlastností a zvyšuje houževnatost. A105N je vyžadován pro příruby vyšší třídy 300, příruby se speciální konstrukcí nebo jakoukoli přírubu přesahující 4 palce NPS ve třídě 300 a vyšší. Označení "N" zajišťuje konzistentní vlastnosti v celém komponentu a je doporučeno pro aplikace zahrnující teplotní cykly nebo rázové zatížení. Přímá rozměrová zaměnitelnost mezi přírubami ANSI B16.5 a EN 1092-1 je omezená. Zatímco PN16 se blíží třídě 150 a PN40 se blíží třídě 300, průměry kružnic šroubů, velikosti šroubů a tloušťky přírub se liší. Přírubu třídy 150 nelze přišroubovat k přírubě PN16 ani při ekvivalentním jmenovitém tlaku. Projekty vyžadující smíšené normy musí specifikovat přechodové příruby nebo kompletní systémovou standardizaci. U nových staveb dominuje ANSI B16.5 v severoamerických a globálních ropě/plynových projektech, zatímco EN 1092-1 převažuje v evropských úpravách vody a obecných průmyslových aplikacích. Při 300 °C (572 °F) vyžadují příruby ASTM A105 výrazné snížení hodnot okolního prostředí. Třída 150 je dimenzována na přibližně 140 psig (9,7 bar) při této teplotě – nedostatečná pro provoz 20 barů. Třída 300 si zachovává kapacitu přibližně 550 psig (38 barů) při 300 °C, což poskytuje dostatečnou rezervu pro provozní tlak 20 barů s příslušnými bezpečnostními faktory. Příruby s přivařovacím hrdlem třídy 300 se zvýšenými čely a spirálově vinutými těsněními představují minimální specifikaci. Pro kritické parní provozy zvažte třídu 600 pro dodatečnou rezervu proti přechodným tlakům a dlouhodobým efektům tečení Přivařovací příruby jsou povinné pro vysokotlaké, vysokoteplotní nebo cyklické aplikace. Kuželový náboj zajišťuje rozložení napětí ekvivalentní samotné trubce, čímž eliminuje koncentraci napětí vlastní nasouvacím konstrukcím. Specifikujte svařovací hrdlo pro třídu 600 a vyšší, parní systémy nad 10 bar, uhlovodíkový provoz s tlakovým cyklováním a jakékoli aplikace vyžadující odolnost proti únavě. Násuvné příruby jsou vhodné pro obecnou vodu, nízkotlaké vzduchové systémy a aplikace, kde hospodárnost instalace převažuje nad únavou. Tupý svar přírub svarového hrdla také umožňuje plnou radiografickou kontrolu, zatímco nasouvací koutové svary nabízejí omezené možnosti NDE.
Specifikace materiálu Standardní ASTM Pevnost v tahu Mez kluzu Teplotní rozsah Primární aplikace A105 ASTM A105 ≥485 MPa ≥250 MPa -29 °C až 425 °C Všeobecný průmysl, ropa a plyn A105N (NNormalizované ASTM A105 ≥485 MPa ≥250 MPa -29 °C až 425 °C Vylepšená struktura zrna A350 LF2 třída 1 ASTM A350 ≥485 MPa -46 °C až 343 °C Nízkoteplotní servis A350 LF2 třída 2 ASTM A350 ≥485 MPa ≥260 MPa -46 °C až 343 °C Kryogenní aplikace A694 F52-F70 ASTM A694 ≥455-585 MPa ≥360-485 MPa -29 °C až 260 °C Přenos s vysokým výnosem ASTM A105 kovaná uhlíková ocel
Nízká teplota ASTM A350 LF2
Požadavky na tepelné zpracování
Typy přírub a konstrukční konfigurace
Typ příruby Způsob připojení Schopnost tlaku Odolnost proti únavě Složitost instalace Primární aplikace Svařovací krk Tupý svar Třída 150-2500 Výborně Vysoká (vyžaduje svařování) Kritický proces, vysoký tlak Slip-On Koutový svar (uvnitř/vně) Třída 150-2500 Mírný Nízká (snadné zarovnání) Obecný servis, vodárna Slepý Pouze šroubované Třída 150-2500 N/A (uzavření) Nízká Ukončení vedení, izolace Socket Weld Koutový svar hrdla Třída 150-1500 Dobře Mírný Malý průměr, vysoký tlak Se závitem NPT připojení Třída 150-600 Omezené Nízká (no welding) Nesvařované aplikace Lap Joint Tupý svar (stub end) Třída 150-2500 Mírný Mírný Nutná častá demontáž Svařte příruby krku
Násuvné příruby
Slepé příruby
Socket Weld a závitové příruby
Přizpůsobení aplikací
Rozměrové standardy a klasifikace
Standard Rozsah velikostí Označení tlaku Typ přírubys Covered Geografická prevalence ASME B16.5 NPS ½" až 24" Třída 150-2500 WN, SO, BL, SW, TH, LJ Severní Amerika, globální ropa/plyn ASME B16.47 NPS 26" až 60" Třída 75-900 WN, BL Potrubí velkého průměru EN 1092-1 DN 10 až DN 4000 PN 2,5 až PN 400 Typ 01, 02, 05, 11, 12, 13 Evropa, mezinárodní projekty DIN 2631-2638 DN 10 až DN 4000 PN 6 až PN 100 Svařovací krk, nasouvací, zaslepovací Německo, starší systémy JIS B2220 10A až 1500A 5K, 10K, 16K, 20K, 30K, 40K SO, BL, WN Japonsko, Asie a Tichomoří Normy ASME/ANSI B16.5
EN 1092-1 a normy DIN
PN vs ekvivalenty klasifikace třídy
Hodnoty tlaku a teploty
Třída ASME Tlak při 100 °F (psig) Tlak při 400 °F (psig) Tlak při 800 °F (psig) Maximální teplota 150 285 200 80 538 °C 300 740 635 410 538 °C 400 985 845 550 538 °C 600 1480 1265 825 538 °C 900 2220 1900 1235 538 °C 1500 3705 3170 2055 538 °C 2500 6170 5280 3430 538 °C Třída 150 až Třída 2500 hodnocení
Faktory snížení teploty
Klasifikace skupin materiálů
Metodika výběru pro zadávání zakázek B2B
Výpočet systémových požadavků
Výběr typu obličeje (RF, FF, RTJ)
Instalace a kvalitativní aspekty
Požadavky na šrouby a těsnění
Inspekční a zkušební standardy
Často kladené otázky
Jaký je rozdíl mezi ASTM A105 a A105N příruby z uhlíkové oceli ?
Jak převádím mezi Rozměry příruby ANSI B16.5 a normy DIN/EN?
co jmenovitý tlak příruby z uhlíkové oceli potřebuji parní provoz 20 barů při 300°C?
Kdy mám upřesnit přivařovací krční příruby z uhlíkové oceli versus nasouvací příruby?
