Kompletní průvodce EN 1092-1 Příruby typu 01: Normy, výběr a výroba

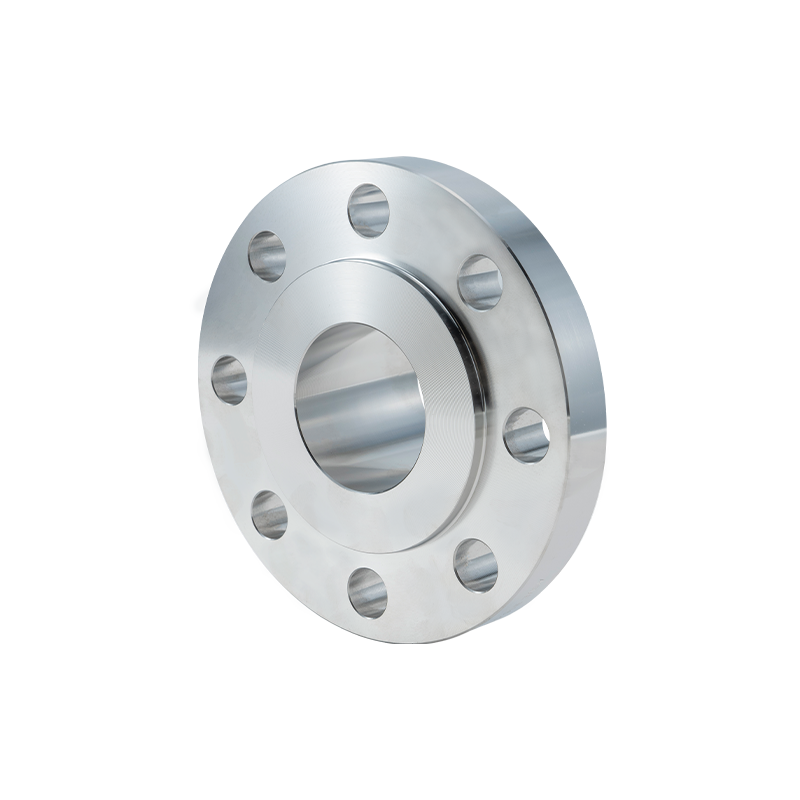

Ve složité síti průmyslových potrubí je příruba více než jen konektor; je kritickým bezpečnostním prvkem zajišťujícím integritu systému. Příruba EN 1092-1 Typ 01, nebo Plate Flange, je základním kamenem evropských technických norem. Tato příručka poskytuje komplexní technický přehled, od dekódování jeho specifikací až po pochopení výrobní dokonalosti nabízené specializovanými výrobci, jako je Jiangyin Zhonghai Precision Machinery Co., Ltd., která využívá integrované kování a obrábění k poskytování spolehlivých řešení s certifikací PED pro globální projekty.
Porozumění normě: EN 1092-1 a Specifikace typu 01
Norma EN 1092-1, vytvořená Evropským výborem pro normalizaci (CEN), definuje rozměry, materiály a jmenovité tlaky pro kruhové ocelové příruby. Označení typu 01 konkrétně odkazuje na deskovou přírubu určenou pro svařování. Mezi jeho primární vlastnosti patří plochý, kruhový tvar se středovým vývrtem a vrtanými otvory pro šrouby.
Mezi klíčové parametry definované standardem patří:
| Parametr | Popis a rozsah |
| Jmenovitý průměr (DN) | Primární označení velikosti v rozsahu od DN 15 (cca 1/2") do DN 1500 (60") a dále pro zakázkové objednávky. |
| Nominální tlak (PN) | Standardizované jmenovité tlaky. Běžné jmenovité hodnoty jsou PN 6, PN 10, PN 16, PN 25, PN 40 a PN 100, které udávají maximální přípustný tlak v barech při 20 °C. |
| Typy obkladů | Příruby typu 01 se primárně dodávají s povrchovými úpravami typu A (ploché čelo) nebo typu B (zvýšené čelo), které určuje dosedací plochu těsnění. |
| Skupiny materiálů | Norma specifikuje schválené třídy materiálů, jako je uhlíková ocel (P245GH, S235JR), nerezová ocel (304, 316L) a legované oceli, z nichž každá je vhodná pro jiné provozní podmínky. |
Kovaný vs. řezaný plech: Výběr správného výrobního procesu
Ne všechny příruby typu 01 jsou vytvořeny stejně. Výrobní proces zásadně ovlivňuje jejich výkon, životnost a vhodnost pro aplikaci.
- Řezané plechové příruby : Jsou vyráběny řezáním přírubového tvaru z válcované ocelové desky. Jedná se o nákladově efektivní metodu vhodnou pro nízkotlaké aplikace (typicky PN 16 a nižší) a nekritické služby, kde není primárním zájmem vysoká mechanická pevnost.
- Kované příruby : Tento proces zahrnuje tvarování zahřáté oceli pod vysokým tlakem, čímž se vytváří nepřetržitý tok kovových zrn. Kované příruby, jak jsou vyráběny výrobci s vlastními kovacími linkami, nabízejí vynikající vlastnosti.
Komparativní výhody kování jsou významné pro náročné aplikace:
| Majetek | Kovaná příruba | Řezaná příruba desky |
| Hustota a homogenita materiálu | vysoká; struktura kovaného zrna eliminuje vnitřní dutiny. | Spodní; může zdědit vměstky nebo nepravidelnosti ze základní desky. |
| Mechanická pevnost | Vyšší pevnost v tahu a kluzu. | Standardní pevnost materiálu základní desky. |
| Odolnost proti nárazu a únavě | Vynikající díky nepřetržitému toku zrna. | Dobré, ale omezené původní strukturou desky. |
Výrobci, jako je Jiangyin Zhonghai, nabízejí obě možnosti, což umožňuje technikům vybrat optimální kombinaci výkonu a hospodárnosti pro jejich konkrétní jmenovitou hodnotu PN a servisní povinnost.
Přesné obrábění, přizpůsobení a možnosti ve velkém měřítku
Základem je dodržení standardních rozměrů. Skutečná hodnota přesného výrobce spočívá v úzkých tolerancích a schopnosti realizovat zakázkové projekty velkého rozsahu.
Přesné CNC obrábění
Bez ohledu na velikost jsou rovinnost těsnicí plochy a vyrovnání otvorů pro šrouby (průměr roztečné kružnice - PCD) rozhodující pro spoj bez netěsností. Pokročilé CNC soustružení a vrtání zajišťuje, že tyto prvky jsou obrobeny s přesnými tolerancemi, což usnadňuje dokonalé vyrovnání během instalace.
Zakázková a nadrozměrná řešení
Mnoho průmyslových projektů vyžaduje příruby přesahující standardní katalogové velikosti. Mezi schopnosti, které je třeba poznamenat, patří:
- Rozsah velikostí : Možnost výroby přírub od malého otvoru (DN 15) až po masivní průměry 4 metry.
- Hmotnostní kapacita : Manipulace s jednodílnými součástmi o hmotnosti až 10 tun vyžaduje specializované zařízení pro velké zatížení a řízení procesů.
- Výroba založená na výkresech : Výrobce s kompletními službami může vzít klientské výkresy specifikující jedinečné rozměry, jmenovité tlaky nebo třídy materiálu a poskytnout kompletní technické řešení od kování až po konečné obrábění.
Rozhodující role PED certifikace a zajištění kvality
U přírub používaných v tlakových zařízeních v rámci Evropské unie a mnoha dalších regionů, které přijímají podobné normy, není certifikace volitelná – jde o zákonný bezpečnostní požadavek.
- PED 2014/68/EU : Směrnice pro tlaková zařízení nařizuje, že příruby musí být navrženy, vyrobeny a testovány podle přísných bezpečnostních norem. Certifikace PED výrobce je důkazem jejich systému shody.
- Integrované systémy jakosti : Základ tvoří certifikace jako ISO 9001. Nezávislé oddělení zajišťování kvality zajišťuje sledovatelnost na každém kroku – od certifikace surovin až po konečné nedestruktivní testování (NDT), jako je ultrazvukové testování (UT).
Výběr dodavatele s certifikací PED, jako je Jiangyin Zhonghai, zmírňuje rizika projektu, zajišťuje soulad s předpisy a poskytuje balíček dokumentace požadovaný pro konečné schválení systému.
FAQ
Jaký je rozdíl mezi jmenovitými tlaky PN a třídy (např. PN 40 vs. třída 300)?
PN (Nominální tlak) a Třída (např. 150, 300) jsou různé systémy hodnocení z různých norem. PN se používá v evropských normách (EN/ISO/DIN), zatímco třída se používá v amerických normách (ASME/ANSI). jsou není přímo ekvivalentní . Zatímco oba označují jmenovitý tlak, teplotní základ, metody výpočtu a rozměrové normy se liší. Například příruba PN 40 a příruba třídy 300 mohou zvládat podobné tlaky při pokojové teplotě, ale rozcházejí se při vyšších teplotách. Pro protilehlé připojení je důležité vybrat příruby ze stejné standardní rodiny. Mezistandardní konverze vyžadují pečlivou technickou kontrolu a obecně se nedoporučují pro přímou výměnu.
Kdy bych měl u příruby EN 1092-1 zvolit typ A (plochá plocha) před typem B (zvýšená plocha)?
Volba závisí na materiálu protipříruby a provozním tlaku:
- Typ A (plochý obličej) : Obvykle se používá, když je protipříruba vyrobena z křehkého materiálu, jako je litina, aby se zabránilo nadměrnému namáhání a popraskání zvýšené plochy. Je to běžné u aplikací s nižším tlakem.
- Typ B (zvýšený obličej) : Nejběžnější typ pro ocelové příruby. Zvýšená oblast (obvykle 1-2 mm) umožňuje použití užšího těsnění, které může dosáhnout vyššího namáhání těsnění při stejném zatížení šroubu, takže je vhodnější pro střední až vyšší tlaky.
Vždy se ujistěte, že obě protilehlé příruby mají kompatibilní typy lícování, aby byla zajištěna správná komprese těsnění a utěsnění.
Mohou být příruby z uhlíkové oceli EN 1092-1 použity pro vysokoteplotní provoz?
Ano, ale s kritickými omezeními. Standardní třídy uhlíkové oceli jako S235JR mají maximální použitelnou teplotu (často kolem 300-350 °C). Kromě toho pevnost výrazně klesá a usazování vodního kamene (oxidace) se stává rychlým. Pro vysokoteplotní provoz musíte zvolit jakost materiálu specifikovanou pro tento účel v rámci normy EN 1092-1, jako např. P245GH (1,0358) , což je tlaková nádobová ocel s lepšími vysokoteplotními vlastnostmi. Protokoly výrobce o zkoušce materiálu musí potvrdit jakost a její zaručené mechanické vlastnosti při projektované teplotě.
Jaké jsou hlavní výhody "Vlastní obrábění tažením" pro příruby?
Tato služba je nezbytná pro nestandardní aplikace a nabízí několik klíčových výhod:
- Perfektní pro jedinečné vzory : Zajišťuje bezproblémovou integraci příruby se stávajícím zařízením, vlastními ventily nebo speciálně navrženými tlakovými nádobami tam, kde běžné rozměry nebudou fungovat.
- Optimalizováno pro výkon : Umožňuje inženýrům určit přesnou tloušťku stěny, rozměry náboje nebo rozmístění šroubů tak, aby vyhovovaly specifickým výpočtům napětí nebo prostorovým omezením.
- Pružnost materiálu Umožňuje použití specifických jakostí materiálů požadovaných pro odolnost proti korozi nebo vysokoteplotní provoz, které nemusí být standardní pro daný typ příruby.
- Odpovědnost jednoho zdroje : Spolupráce s výrobcem, jako je Jiangyin Zhonghai, který se stará o celý proces od technické kontroly až po konečné obrábění, zajišťuje kontrolu kvality a odpovědnost, snižuje složitost projektu a rizika.
