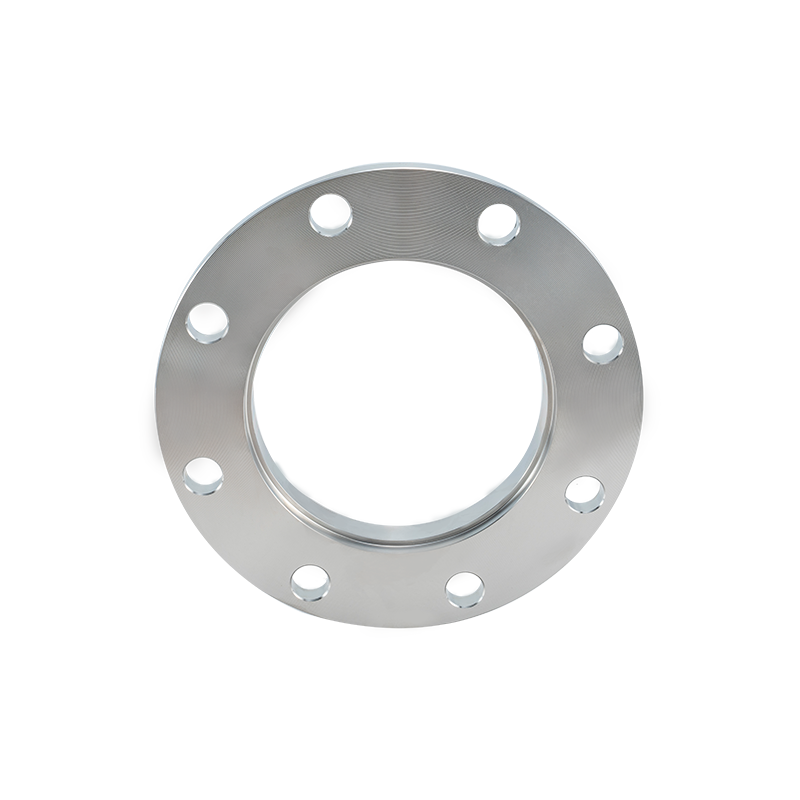

Pochopení přírub z uhlíkové oceli ASTM A105: Od specifikace ke kritické aplikaci

Ve světě průmyslových potrubních a tlakových systémů je spolehlivost každého spojení prvořadá. Příruba z uhlíkové oceli ASTM A105 stojí jako základní součást v bezpočtu aplikací, od ropovodů a plynovodů až po elektrárny. Tento článek se zabývá technickými specifikacemi, výrobními nuancemi a kritickými výběrovými kritérii pro příruby A105 a poskytuje komplexní příručku pro inženýry, specialisty na nákup a zúčastněné strany v oboru. Prozkoumáme, proč precizní výroba, jak dokládají certifikovaní výrobci, jako je Jiangyin Zhonghai Precision Machinery Co., Ltd., není jen přidanou hodnotou, ale nutností pro bezpečnost a výkon.

1. Norma A105: Vlastnosti materiálu a hodnota integrovaného kování

Norma ASTM A105 specifikuje požadavky na výkovky z uhlíkové oceli pro potrubní součásti v prostředí a při vyšších teplotách. Jeho rozšířené přijetí je způsobeno dobře vyváženou sadou mechanických vlastností vhodných pro širokou škálu tlakových a teplotních podmínek. Norma nařizuje specifické chemické složení a měřítka mechanického výkonu.

Splnění normy na papíře je však pouze prvním krokem. Skutečný výkon příruby A105 je odemčen prostřednictvím jejího výrobního procesu. Integrované kování, jak ho praktikují výrobci s úplnou interní kontrolou kování a tepelného zpracování, je kritické. Tento proces:

• Eliminuje vnitřní dutiny a poréznost, která se může vyskytovat v odlitkových alternativách.
• Zjemňuje strukturu zrna oceli, což vede k vynikající rázové houževnatosti, což je zvláště důležité pro prostředí s nízkými teplotami nebo vysokými otřesy.
• Poskytuje homogennější a spolehlivější strukturu materiálu a zajišťuje konzistentní výkon napříč celým komponentem.

2. Kované vs. obsazení: kritická volba pro vysokotlaké systémy

Při specifikaci přírub pro kritický provoz je volba mezi kovaným a litým základním bezpečnostním a technickým rozhodnutím. Kované příruby A105 nabízejí výrazné, nesporné výhody v náročných aplikacích.

Pro tlakové systémy pracující ve třídě 600 a vyšší nebo v cyklickém provozu (časté kolísání tlaku) jsou kované příruby téměř univerzálně specifikovány. Proces kování vyrovnává tok zrna oceli s tvarem příruby, tvarováním kolem vývrtu a otvorů pro šrouby, což dramaticky zvyšuje její odolnost proti únavě a celkovou strukturální integritu.

3. Přesné obrábění a přizpůsobení pro velké projekty

Schopnost vyrábět příruby nad standardní katalogové velikosti je to, co odděluje specializované výrobce. Projekty v těžké infrastruktuře – jako jsou pobřežní plošiny, expanze rafinerií nebo hlavní parní potrubí v elektrárnách – často vyžadují řešení na míru.

• Výroba ve velkém měřítku : Přední výrobci disponují lisovací kapacitou a odbornými znalostmi pro výrobu jednotlivých přírub o průměru až 4 metry a jednotkové hmotnosti 10 tun. To vyžaduje nejen velké vybavení, ale také sofistikované řízení procesu, aby bylo zajištěno rovnoměrné zahřívání, kování a chlazení tak masivních kusů.
• Přesné CNC obrábění : Aby příruba dokonale těsnila, musí být její obložení (RF, FF, RTJ) opracováno s přesnými tolerancemi. Pokročilá CNC soustružnická centra zajišťují rovinnost, povrchovou úpravu (hodnota Ra) a přesné vyrovnání otvorů pro šrouby (PCD a polohová tolerance). Tato přesnost zaručuje těsnost spoje při spojení s těsněním a vystavení namáhání šroubů.
• End-to-End služba : Výrobce s kompletními službami poskytuje komplexní řešení: od technické kontroly zákaznických výkresů a vývoje forem/nástrojů až po finální obrábění, nedestruktivní testování (NDT) a certifikaci. Tento integrovaný přístup snižuje riziko projektu a zajišťuje, že finální komponenta splňuje přesné požadavky aplikace.

4. Význam globálních certifikací: PED, TUV a další

Certifikace jsou jazykem důvěry a souladu na globálním průmyslovém trhu. Nejsou to pouze plakety na stěně, ale dokumentovaný důkaz systému řízení kvality a výrobní kapacity.

• ISO 9001 : Základ pro systematický proces řízení kvality, zahrnující vše od nákupu surovin až po konečnou kontrolu.
• PED (směrnice o tlakových zařízeních) 2014/68/EU : Toto je povinný zákonný požadavek pro prodej tlakových zařízení v Evropské unii. Zahrnuje návrh, výrobu a posuzování shody a zajišťuje bezpečnost zařízení.
• Certifikace TUV/TS : Často se jedná o zákaznické nebo projektové certifikace. Inspektor TUV (Technischer Überwachungsverein) může být svědkem specifických výrobních nebo testovacích procesů, zatímco TS (Special Equipment Manufacturing License) je zásadní pro trhy, jako je Čína. Držení těchto pověření prokazuje schopnost výrobce splnit nejpřísnější audity třetích stran a regulační audity.

Pro koncového uživatele specifikace přírub od výrobce s těmito certifikacemi snižuje riziko, zajišťuje soulad s předpisy pro celý závod a zjednodušuje proces auditu nákupu.

FAQ

Jaký je hlavní rozdíl mezi přírubami ASTM A105 a ASTM A350 LF2?

Primární rozdíl spočívá v jejich zamýšlené provozní teplotě. ASTM A105 je standardní kovací materiál z uhlíkové oceli pro použití při okolních a vyšších teplotách (až do cca 425°C-475°C, v závislosti na tlaku). ASTM A350 LF2 je specifikace kování z uhlíkové oceli požadovaná pro nízkoteplotní servis , navržený tak, aby si zachoval rázovou houževnatost až do -46°C. Zatímco jejich pevnost při pokojové teplotě může být podobná, LF2 má přísnější požadavky na chemické složení (např. jemnější kontrola zrna) a povinné rázové zkoušky. Pro kryogenní aplikace, zařízení LNG nebo venkovní potrubí v chladném klimatu je správnou specifikací A350 LF2, nikoli A105.

Mohou být příruby A105 použity v kyselém provozu (prostředí H2S)?

obecně ASTM A105 "tak jak je" se nedoporučuje pro kyselé provozy jak je definováno v NACE MR0175/ISO 15156. Kyselé prostředí obsahující sirovodík může ve standardních uhlíkových ocelích způsobit sulfidové praskání napětím (SSC). Pro takové aplikace jsou vyžadována specifická opatření. Mohou zahrnovat:

• Kontrola tvrdosti: Příruba musí být tepelně zpracována a ověřena její tvrdost pod 22 HRC (237 HB).
• Speciální tepelné zpracování: Normalizace nebo normalizace a temperování je nezbytné pro zajištění jednotné, měkké mikrostruktury odolné proti praskání.
• Dokumentace: Zprávy o zkouškách materiálu (MTR) musí výslovně potvrdit shodu s NACE MR0175. Vždy se poraďte s výrobcem příruby a výslovně specifikujte požadavky NACE.

Proč je vyrovnání otvorů pro šrouby (PCD) na přírubě tak důležité?

Průměr roztečné kružnice (PCD) je průměr kružnice, která prochází středem všech otvorů pro šrouby. Jeho přesnost je naprosto zásadní z několika důvodů:

• Fit-Up : I malá chyba v PCD může znemožnit vyrovnání a vložení šroubů přes protilehlé příruby během instalace, což způsobí masivní přepracování v terénu.
• Rozložení zátěže : Přesné PCD zajišťuje, že při utahování šroubů je tlakové zatížení na těsnění rovnoměrně rozloženo kolem těsnicí plochy. Nerovnoměrné zatížení může vést k lokalizovanému selhání těsnění a netěsnostem.
• Koncentrace stresu : Nesprávné umístění otvorů může způsobit nerovnoměrné napětí v těle příruby a šroubů, což může vést k předčasnému únavovému selhání při cyklickém tlaku. Přesné CNC vrtání od kvalifikovaných výrobců je nezbytné pro dodržení přísných tolerancí PCD.

Kdy bych měl uvažovat o zakázkově kované přírubě před standardní?

Vlastní kovanou přírubu byste měli zvážit v následujících scénářích, kde standardní řešení nedosahují:

• Nestandardní velikost nebo hodnocení tlaku : Váš návrh vyžaduje průměr, tloušťku nebo tlakovou třídu (např. speciální třídu 2500 nebo velkou tenkostěnnou ventilační přírubu), které nenajdete ve standardních katalozích ASME B16.5 nebo B16.47.
• Jedinečné materiálové nebo mechanické požadavky : Aplikace vyžaduje mírné úpravy chemie pro zvýšenou odolnost proti korozi nebo speciální tepelné zpracování nad rámec standardní normalizace.
• Integrace speciálních funkcí : Příruba musí obsahovat další prvky, jako jsou prodloužená hrdla, integrálně kované trysky, neobvyklé pásky nebo specifická zvedací oka, která nejsou standardní.
• Těžká stěna nebo masivní design : Pro aplikace vyžadující extrémní tuhost nebo tam, kde je hlavní konstrukční součástí samotná příruba, je nezbytný vlastní návrh optimalizovaný pro konkrétní zatížení.

Partnerství s výrobcem se silnou technickou podporou, jako je Jiangyin Zhonghai Precision Machinery, je klíčem k úspěšné realizaci takových zakázkových projektů.
