Které standardní příruby ANSI pasují do vašeho potrubí?

Standardní příruby ANSI poskytují primární metodu mechanického připojení pro tlakové potrubní systémy v severoamerických průmyslových zařízeních. Tato příručka zkoumá jmenovité hodnoty tlaku a teploty, typy obkladů a specifikace materiálů, které jsou důležité pro inženýry nákupu a projektanty potrubí.

Co jsou standardní příruby ANSI a jak se vyvinuly?

American National Standards Institute (ANSI) původně zveřejnil rozměrové normy přírub, které Americká společnost strojních inženýrů (ASME) následně udržovala a aktualizovala. Současné aktivní standardy zahrnují ASME B16.5 pro příruby do jmenovitého průměru 24 palců a ASME B16.47 pro větší průměry až do 60 palců.

Mezi klíčové klasifikační systémy patří:

• Tlakové třídy označené 150, 300, 600, 900, 1500 a 2500 představující bezrozměrné jmenovité hodnoty tlaku a teploty
• Face types including raised face (RF), flat face (FF), and ring-type joint (RTJ)
• Konfigurace vrtání odpovídající rozvrhu potrubí pro kompatibilitu svařování

Jiangyin Zhonghai Precision Machinery Co., Ltd. působí jako výrobce s certifikací ISO 9001 s kvalifikací PED, TUV a TS se specializací na přesné příruby a výkovky. Společnost vyrábí potrubní příruby, kované příruby, obráběné příruby a související součásti podle norem GB, ASME, ASTM, JIS, EN a DIN s podporou plně přizpůsobené výroby na základě výkresů. Výrobní rozsah pokrývá 1/2 palce až 60 palců, hmotnosti jednotlivých kusů do 10 tun a maximální rozměry 4 metry. Kompletní interní možnosti zahrnují kování, ohřev, CNC soustružení, vrtání a kontrolní linky, které zvládají jak hromadnou výrobu, tak složité obráběné díly.

Technická analýza pěti kritických specifikací

1. Nízkotlaká nasouvací konfigurace: ansi standardní příruby 150 lb slip on

Třída 150 představuje nejnižší standardní jmenovitý tlak, vhodný pro vodu, páru a nekritické procesní kapaliny při okolní teplotě. Nasouvací příruby se nasouvají přes konce trubek a koutové svary na obou stranách, což zjednodušuje instalaci ve stísněných prostorech.

Hodnoty tlaku a teploty pro uhlíkovou ocel třídy 150:

• Maximální tlak 285 psi při okolní teplotě (100 °F)
• Snížení tlaku na 140 psi při 400 °F
• Snížení tlaku na 20 psi při 750 °F

Srovnání nákladů na instalaci:

Standardní příruby ANSI 150 lb nasunou konfigurace vyhovují užitkovým potrubím, systémům HVAC a nízkotlakým procesním linkám, kde rychlost instalace převažuje nad požadavky na odolnost proti únavě.

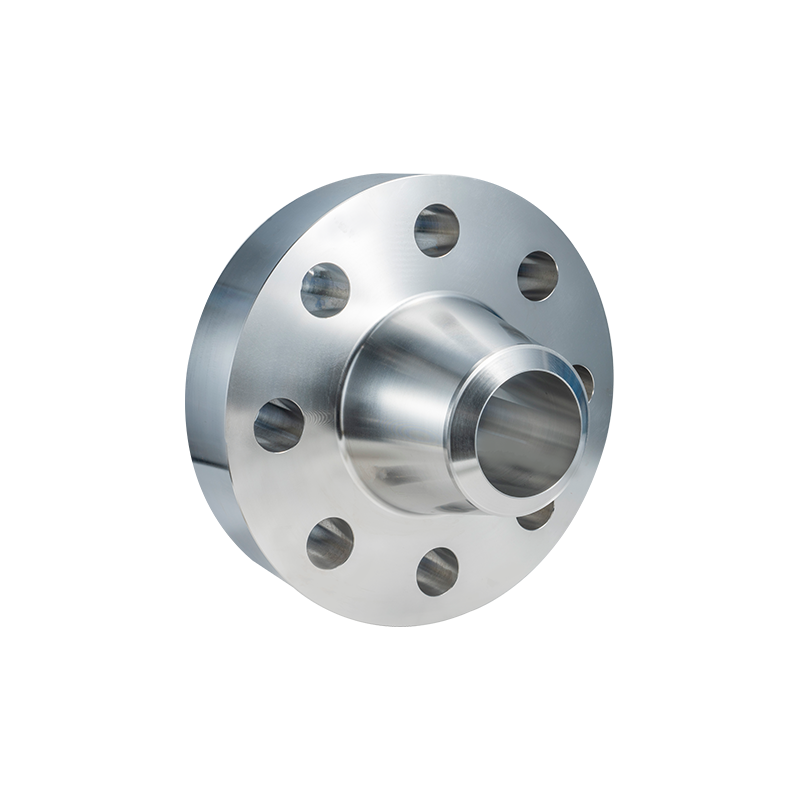

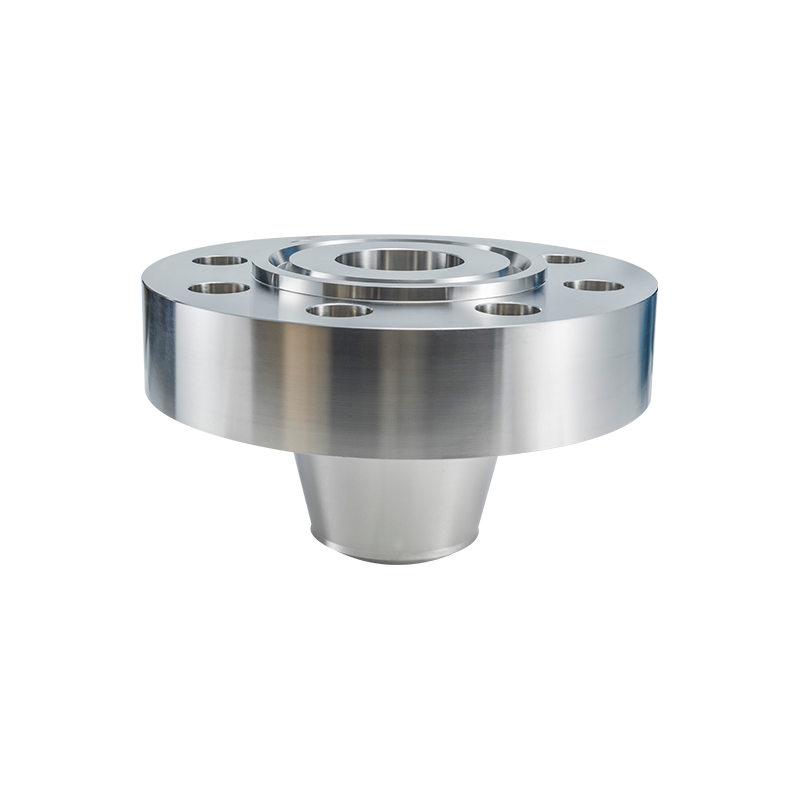

2. Konstrukce vysokotlakého svařovacího hrdla: ansi standardní příruby svarový krk plán 40

Příruby s přivařovacím hrdlem obsahují zkosený náboj plynule přecházející do tloušťky stěny trubky. Tato geometrie rozděluje ohybová napětí a zajišťuje konstrukční vyztužení v kritických spojích.

Rozměry potrubí 40 určují kompatibilitu vývrtu:

• 2palcový plán 40: 60,3 mm vnější průměr, 3,91 mm stěna, 52,5 mm vnitřní průměr
• 4palcový plán 40: vnější průměr 114,3 mm, stěna 6,02 mm, vnitřní průměr 102,3 mm
• 6palcový plán 40: vnější průměr 168,3 mm, stěna 7,11 mm, vnitřní průměr 154,1 mm

Porovnání výkonu typu příruby:

The ansi standardní příruby svařovací krk plán 40 kombinace představuje nejběžnější specifikaci pro procesní potrubí v chemických závodech a rafinériích, vyrovnává tlakovou kapacitu při standardní dostupnosti materiálu.

3. Uzávěr a izolace Aplikace: ansi standardní příruby slepá zvýšená plocha

Slepé příruby ukončují potrubní systémy nebo izolují zařízení během údržby. Zvýšená plocha poskytuje přesně obrobený těsnicí povrch pro stlačení těsnění.

Specifikace povrchové úpravy zahrnují:

• 125–250 mikroinch AARH (aritmetická průměrná výška drsnosti) pro nekovová těsnění
• 63-125 mikroinch AARH pro spirálově vinutá těsnění
• 32-63 mikroinch AARH pro kroužkové spoje

Funkční srovnání slepé příruby:

Standardní příruby ANSI zaslepené zvýšené čelo specifikace vyžadují přesné opracování čela a ověření kompatibility těsnění. Pevná konstrukce odolává plnému tlaku systému v obou směrech a poskytuje spolehlivou izolaci pro vstup do nádoby a údržbu segmentu potrubí.

4. Carbon Steel Material Grades: standardní příruby ansi uhlíková ocel a105

ASTM A105 specifikuje kované potrubní součásti z uhlíkové oceli pro provoz při okolní a zvýšené teplotě. Tato třída dominuje aplikacím průmyslových přírub díky hospodárnosti a mechanické spolehlivosti.

Požadavky na chemické složení:

• Uhlík maximálně 0,35 % pro svařitelnost
• Mangan 0,60-1,05% pro pevnost
• Křemík 0,10-0,35% pro dezoxidaci
• Fosfor a síra maximálně 0,040 % každý

Srovnání výrobních metod:

Standardní příruby ANSI z uhlíkové oceli a105 specifikace vyžadují certifikáty o zkoušce materiálu ověřující tepelné zpracování a mechanické zkoušky. Kovaná konstrukce eliminuje rizika vnitřní pórovitosti spojená s litými součástmi, což ospravedlňuje cenu za kritické služby.

5. Vysokotlaký nátrubkový svar: ansi standardní objímkový svar 3000 psi

Příruby s hrdlovým přivařením jsou vhodné pro potrubí s menším průměrem (obvykle 2 palce a méně) ve vysokotlakých aplikacích. Hrdlový otvor přijímá konec trubky s koutovým svarem na vnějším spoji.

Ekvivalence tlakové třídy:

• 3000 psi hrdlový svar odpovídá přibližně třídě 600 a výše
• 6000 psi zásuvkový svar odpovídá třídě 1500
• 9000 psi zásuvkový svar odpovídá třídě 2500

Porovnání připojení malého průměru:

The ansi standardní příruby nástrčný svar 3000 psi specifikace se týká připojení přístrojů, vzorkovacích portů a procesních linek s malými otvory, kde závitové spoje riskují únavové selhání při cyklickém tlaku nebo vibracích.

Normy kvality výroby a certifikace

Shoda s ISO 9001 a PED

Systémy managementu kvality zajišťují konzistentní výrobu prostřednictvím dokumentovaných postupů:

• Sledovatelnost materiálu od zpráv o zkoušce mlýna až po výstupní kontrolu
• Záznamy tepelného zpracování ověřující austenitizační a normalizační cykly
• Kontrola rozměrů podle tolerančních tabulek ASME B16.5
• Tlakové zkoušky při 1,5násobku jmenovitého tlaku pro kritické aplikace

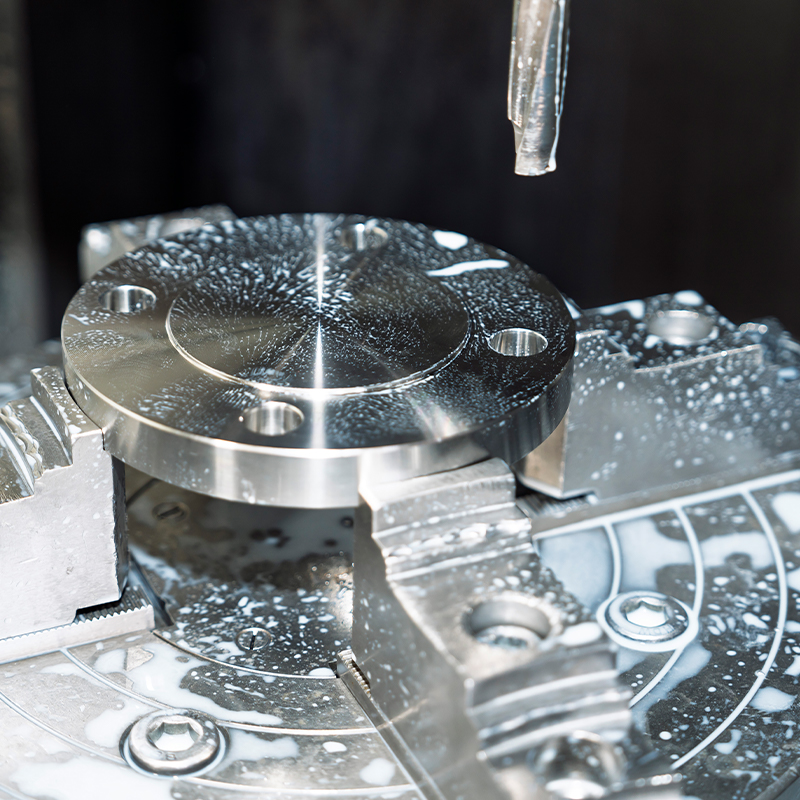

Vlastní výrobní kapacity

Jiangyin Zhonghai Precision Machinery udržuje úplnou integraci výroby:

• Kovací lisy do 10 000 tun pro velkoprůměrové polotovary
• Pece pro kontinuální tepelné zpracování s atmosférickým řízením
• CNC vertical lathes machining diameters to 4 meters
• Vrtací centra provádějící vzory otvorů pro šrouby s polohovou tolerancí ±0,2 mm

Globální standardy a služby přizpůsobení

Vícestandardní výrobní kapacita

Paralelní výroba s mezinárodními standardy podporuje globální požadavky projektu:

• GB standardy pro čínské domácí projekty
• ASME/ASTM pro trhy Severní Ameriky a Středního východu
• Specifikace JIS pro zákazníky z Japonska a jihovýchodní Asie
• Normy EN/DIN pro shodu s Evropským hospodářským prostorem

Nestandardní a navržená řešení

Výroba založená na výkresech splňuje speciální požadavky:

• Příruby clony s úseky metrového chodu
• Dlouhé přivařovací hrdla pro připojení pláště nádoby
• Kompaktní příruby snižující hmotnost a zatížení šroubů

Často kladené otázky

Jaké rozdíly v průměru kružnice šroubu existují mezi přírubami třídy 150 a třídy 300?

Pro nominální přírubu 6 palců třída 150 specifikuje průměr kružnice šroubu 241,3 mm s 8 šrouby o průměru 22,2 mm. Třída 300 specifikuje kružnici šroubu 269,9 mm s 12 šrouby o průměru 25,4 mm. Větší kruh šroubů a zvýšený počet šroubů vyhovují vyšším požadavkům na kompresi těsnění pro vyšší jmenovité tlaky. Stávající příruby třídy 150 nelze upgradovat na třídu 300 vyvrtáním dalších otvorů z důvodu nedostatečného vnějšího průměru a tloušťky.

Jaké jsou srovnání materiálů A105 a A350 LF2 pro nízkoteplotní aplikace?

ASTM A105 Charpy V-zářezové rázové zkoušky splňují podmínky minimálně při -29°C. ASTM A350 Grade LF2 specifikuje požadavky na rázovou houževnatost při -46°C nebo -59°C v závislosti na třídě. Třída LF2 stojí o 15–25 % více, ale poskytuje nezbytnou houževnatost pro chladírenské provozy a vystavení severnímu klimatu. A105 standardní příruby ansi uhlíková ocel a105 specifikace riziko křehkého lomu pod -29°C.

Jaký maximální tlak mohou nasouvací příruby bezpečně zvládnout?

Nasouvací příruby třídy 150 dosahují tlaku 285 psi při okolní teplotě, ale vykazují 2,5krát vyšší faktory koncentrace napětí než konstrukce svařovacích hrdel. Praktické limity použití často snižují nasouvací příruby na 150-200 psi v cyklických provozech. The ansi standardní příruby 150 lb slip on konfigurace vyhovuje pouze statickým aplikacím bez nárazů.

Jak se liší vlastnosti těsnění spojů se zvýšeným čelem a prstencovým typem?

Zvýšené čelní příruby stlačují plochá nebo spirálově vinutá těsnění napříč širokými kontaktními plochami a tolerují mírné změny povrchové úpravy. Spoje prstencového typu vyžadují přesné opracování drážek (±0,05 mm) a kontakt kov na kov pro dosažení utěsnění prostřednictvím plastické deformace. Spoje RTJ odolávají tlaku přesahujícímu 10 000 psi a teplotám nad 500 °C, kde konvenční těsnění selhávají. Spoje se zvýšeným čelem dominují obecnému procesnímu potrubí díky nižším nákladům na obrábění a jednoduchosti výměny těsnění.

Jaké jsou minimální objednací množství a zásady pro vzorky?

Standardní katalogové příruby podporují objednávky od jednotlivých kusů pro požadavky na údržbu. Zakázkové výkovky vyžadují minimální množství materiálu 500 kg, aby bylo možné sledovat šarži za tepla. Vzorové příruby pro kvalifikační zkoušky vyžadují zakoupení; Rozměrové protokoly a materiálové certifikáty doprovázejí standardní dodávky bez dalších nákladů. Jiangyin Zhonghai Precision Machinery udržuje zásoby běžných velikostí pro rychlou přepravu.

Závěr

Výběr vhodné Standardní příruby ANSI vyžaduje analýzu tlakově-teplotních podmínek, dynamiky potrubí a materiálového prostředí. Zda upřesňující ansi standardní příruby 150 lb slip on pro ekonomiku, ansi standardní příruby svařovací krk plán 40 pro odolnost proti únavě, ansi standardní příruby slepá vyvýšená plocha pro izolaci, standardní příruby ansi uhlíková ocel a105 za standardní obsluhu, popř ansi standardní příruby nástrčný svar 3000 psi u vysokotlakého malého otvoru určují integritu systému technické specifikace.

Jiangyin Zhonghai Precision Machinery Co., Ltd. poskytuje integrovanou výrobu od kování až po konečnou kontrolu, podporuje globální energetický a zpracovatelský průmysl s certifikovanou kvalitou a rozměrovou schopností do průměru 4 metry.

Reference

• Americká společnost strojních inženýrů, ASME B16.5-2020, potrubní příruby a přírubové fitinky: NPS 1/2 až NPS 24 metrický/palcový standard
• Americká společnost strojních inženýrů, ASME B16.47-2017, ocelové příruby s velkým průměrem: NPS 26 až NPS 60 metrický/palcový standard
• Americká společnost pro testování a materiály, ASTM A105/A105M-21, Standardní specifikace pro výkovky z uhlíkové oceli pro potrubní aplikace
• Americká společnost pro testování a materiály, ASTM A350/A350M-18, Standardní specifikace pro výkovky z uhlíkové a nízkolegované oceli, vyžadující testování vrubové houževnatosti pro součásti potrubí
• Evropský výbor pro normalizaci, EN 1092-1:2018, Příruby a jejich spoje - Kruhové příruby pro potrubí, ventily, fitinky a příslušenství, s označením PN - Část 1: Ocelové příruby
• International Organization for Standardization, ISO 9001:2015, Quality management systems – Requirements
